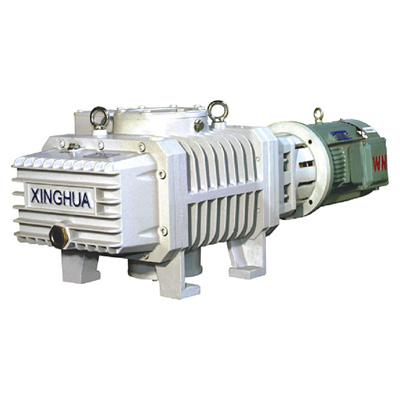

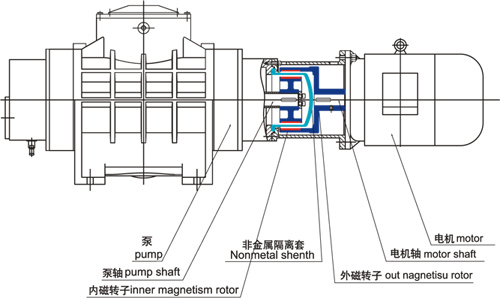

磁力驅動羅茨真空泵是本公司在國內首創(chuàng )應用工業生產的產品,采用磁力超矩特性來完成電機與泵的動力傳輸。
優點:
● 磁力傳動傳遞力矩,主軸傳遞扭矩的動密封為靜密封(即無骨架油封及機械密封),實現動力零泄漏傳遞。
● 無機械接觸摩擦噪音,可避免高頻振動傳遞動力,實現羅茨真空泵的平穩運行。
● 可實現工作機械運行中的過載保護。
● 與剛性聯軸相比較,起動時無沖擊,安裝、拆卸、調試、維修均較方便。
● 改轉軸動密封為隔離套靜密封,可徹底消除由于軸動密封磨損而造成的真空泄漏及潤滑漏油等老大難問題,實現長久密封。
● 不需要潤滑,無介質與潤滑劑污染,凈化環境。
● 密封性能與轉軸轉速無關。
本系列泵與普通ZJ、ZJP型泵安裝尺寸、性能參數相同。
優點:
● 磁力傳動傳遞力矩,主軸傳遞扭矩的動密封為靜密封(即無骨架油封及機械密封),實現動力零泄漏傳遞。
● 無機械接觸摩擦噪音,可避免高頻振動傳遞動力,實現羅茨真空泵的平穩運行。
● 可實現工作機械運行中的過載保護。
● 與剛性聯軸相比較,起動時無沖擊,安裝、拆卸、調試、維修均較方便。
● 改轉軸動密封為隔離套靜密封,可徹底消除由于軸動密封磨損而造成的真空泄漏及潤滑漏油等老大難問題,實現長久密封。
● 不需要潤滑,無介質與潤滑劑污染,凈化環境。
● 密封性能與轉軸轉速無關。
本系列泵與普通ZJ、ZJP型泵安裝尺寸、性能參數相同。
ZJ、ZJP型泵主要性能參數表
注:表中極限壓力是指用麥式真空計測得。
注:ZJP系列指帶溢流閥結構。
注:ZJC、ZJPC磁力驅動羅茨真空泵性能參數分別與ZJ、ZJP型泵相同。
外形安裝圖:
型號 | 極限壓力帕(Pa) |
抽氣速率 升/秒(L/S) |
最大允許壓差 (HPa) |
進排氣口徑 |
配用功率 kw |
零流量最大 壓縮比 |
重量 (Kg) |
||
配用雙級油封 機械真空泵 |
配用單級油封 機械真空泵 |
進氣 | 排氣 | ||||||
ZJP-70 | ≤2x10-2 | ≤1x10-1 | 70 | 100 | 80 | 50 | 1.5 | ≥35 | 100 |
ZJP-150 | 150 | 80 | 100 | 100 | 2.2/3 | ≥40 | 220 | ||
ZJP-300 | 300 | 80 | 150 | 150 | 4 | ≥40 | 300 | ||
ZJP-600 | 600 | 50 | 200 | 200 | 5.5/7.5 | ≥45 | 575 | ||
ZJP-1200 | 1200 | 50 | 250 | 200 | 11/15 | ≥50 | 860 | ||
ZJP-2500 | 2500 | 30 | 320 | 250 | 18.5/22 | ≥50 | 1480 | ||
ZJ-30 | 30 | 100 | 50 | 40 | 0.75 | ≥30 | 55 | ||
ZJ-70 | 70 | 100 | 80 | 50 | 1.5 | ≥35 | 90 | ||
ZJ-150 | 150 | 80 | 100 | 100 | 2.2/3 | ≥40 | 210 | ||
ZJ-300 | 300 | 80 | 150 | 150 | 4 | ≥40 | 285 | ||
ZJ-600 | 600 | 50 | 200 | 200 | 5.5/7.5 | ≥45 | 550 | ||
ZJ-2500 | 2500 | 30 | 320 | 250 | 18.5/22 | ≥50 | 1480 | ||
ZJ-5000 | 5000 | 30 | 400 | 320 | 37/45 | ≥55 | 3400 |
注:ZJP系列指帶溢流閥結構。
注:ZJC、ZJPC磁力驅動羅茨真空泵性能參數分別與ZJ、ZJP型泵相同。
性能曲線圖:
外形安裝圖:
Model | A | A1 | A2 | A3 | A4 | B | B1 | B2 | B3 | H | H1 | H2 | H3 | D | D1 | D2 | d | d1 | d2 | d3 | d4 | d5 | m | n | p | e | f | g | k |
ZJ70 | 330 | 120 | 370 | 584 | 829 | 219 | 247 | 324 | 226 | 122 | 18 | 90 | 125 | 145 | 50 | 90 | 110 | 4 | 4 | 8 | 8 | 18 | |||||||
ZJ150B | 115 | 57.5 | 154 | 675 | 950 | 320 | 360 | 380 | 448 | 345 | 205 | 35 | 95 | 100 | 145 | 170 | 100 | 145 | 170 | 80 | 125 | 145 | 4 | 4 | 4 | 10 | 10 | 10 | 18 |
ZJ150BJ | 440 | 118 | 480 | 675 | 950 | 320 | 370 | 380 | 448 | 380 | 240 | 70 | 130 | 100 | 145 | 170 | 100 | 145 | 170 | 80 | 125 | 145 | 4 | 4 | 4 | 10 | 10 | 10 | 18 |
ZJ300B | 225 | 112.5 | 314 | 775 | 1125 | 320 | 360 | 370 | 452 | 345 | 205 | 35 | 120 | 150 | 195 | 220 | 150 | 195 | 220 | 100 | 145 | 170 | 8 | 8 | 8 | 10 | 10 | 8 | 18 |
ZJ300BJ | 600 | 197 | 640 | 775 | 1125 | 320 | 360 | 370 | 452 | 380 | 240 | 70 | 155 | 150 | 195 | 220 | 150 | 195 | 220 |
100 |
145 | 170 | 8 | 8 | 8 | 10 | 10 | 8 | 18 |
ZJ600B | 170 | 85 | 250 | 896 | 1270 | 500 | 550 | 570 | 610 | 530 | 320 | 40 | 170 | 200 | 250 | 285 | 160 | 200 | 225 | 160 | 200 | 225 | 8 | 8 | 8 | 10 | 10 | 10 | 18 |
ZJ5000 | 655 | 327.5 | 880 | 1915 | 2720 | 1020 | 1120 | 1150 | 1200 | 1050 | 600 | 40 | 250 | 400 | 480 | 510 | 320 | 395 | 425 | 320 | 395 | 425 | 16 | 12 | 12 | 12 | 12 | 12 | 32 |
